Hola de nuevo, seguidores:
Revisando vídeos me di cuenta de que les faltaba algo, le di vueltas al tema hasta que caí en lo que era, faltaba la "visión desde cabina" algo que los fabricantes de material de modelismo hace tiempo que tienen presente (a unos precios de escándalo...) y que le ha hecho dotar a algunas máquinas de cámaras de grabación, controladas por wiffi, etc... etc...
En mi caso me planteé algo más sencillo para un fin más modesto, disponer de algunas imágenes desde "cabina" para poder intercalar con los vídeos de la circulación del tren, sin duda daría otra realidad a los videos que grabamos.
Pensé, como hemos pensado casi todos, en poner la cámara encima de una plataforma, y hacerla grabar rodando pero, entre los tamaños de nuestras cámaras, y lo reducido de nuestra escala, sus gálibos y estrecheces en algunos puntos me obligó a ser algo más "imaginativo".
El siguiente paso fue pensar en ese pequeño dispositivo que diera una calidad aceptable... ¿la GoPro?, un poco grande, pero por ahí va la idea.
Rebuscando en Hong Kong, por aquello de ahorro de costes, que tampoco hay que gastarse una pasta en este pequeño capricho, tropecé con esta camarita.
Con su precio de 18 Eu, puesto en casa, tenía grabacion en HD 1080 y 12 MP para fotografía. Más que suficiente para lo que me traía entre manos...
Al sacar la cámara de su carcasa de protección, este es el tamaño real, con el que voy a realizar mis grabaciones en la maqueta...
Pequeña, manejable y con posibilidades pues me brinda 3 formas de grabación como ya veremos más adelante.
Una vez recibida la cámara realicé pruebas encima de una plataforma, pero no me convencía el resultado (grabación desde muy arriba, y con cierto riesgo para la cámara si se inclinaba), por tanto la solución fue fabricar un SOPORTE PARA GRABACIÓN, como indica el título del artículo.
Este ha sido el proceso.
Como ya sabéis los que me leéis de vez en cuando, mi metodología es de lo mas variopinto, utilizando lo que tengo a mano, bajo coste, y materiales siempre accesibles para cualquiera, así que si te gusta la idea, ya sabes copiar+mejorar=producto adaptado a TUS necesidades....
Para ello me hice un esquema mental de lo que quería hacer un más o menos el como hacerlo.
MATERIALES EMPLEADOS.
En una primera fase utilicé estos materiales.
* Dos palitos de madera (tipo de helado)
* Dos ruedas (yo por si acaso las cogí aisladas que ya las tenía "por ahí..")
* Un palillo de remover café, de madera
* Trozo de madera "fullola" de muy poco grosor (finalmente desechado)
* Cola blanca.
* Pincel para aplicar la cola.
* Cuchillo de sierra.
... materiales que cualquiera tenemos en nuestro "cajón de sastre"
Nota: Yo lo he hecho con madera pero lo mismo se podría hacer con Evergen o productos similares, lo que explico, es la forma, no tanto los materiales ya que se puede hacer con casi cualquier retal que tengamos por ahí.
Estos son los "depurados y concienzudos" planos que he utilizado.... (je je je)
Empecemos por el principio....
La idea es tener un elemento que corra por las vías, lo más cercano posible a los carriles, sobre el que se sitúe un soporte que albergue la cámara, así que hay que hacer los "pasos de rueda" en los palos para poner éstas posteriormente.
Una vez rebajado el paso de rueda con unos cortes con el cuchillo de sierra (mas manejable y menos peligroso que un arco de sierra), y tras darle una pasada de lija para suavizar la zona y el rozamiento con la rueda....
... se ha procedido a fijar dos topes de madera (con el palillo fino de café) para crear la "celda" sobre la que situar el eje de la rueda
Se ha calibrado la anchura necesaria para que fluya correctamente en su interior...
... y una vez fijada en su interior se ha procedido a labrar un poco de juego en sus laterales interiores para mejorar el movimiento.
En la foto se aprecia poco, y se me olvidó sacar la foto una vez ajustado totalmente. En estos esquemas vemos algo mejor la idea a conseguir...
Al realizar los cortes de color azul oscuro el eje negro puede pivotar libremente sobre en centro, pudiéndose adaptar a los trazados en curva, incluso a las exigentes R1.
con la ventaja de que al ser dos juegos de ruedas (delantera y trasera del soporte) independientes, pueden moverse con ligereza adaptándose cada una de ellas a los requisitos del punto en el que se encuentren en ese momento. Puede pensarse que en algún momento van "alocados" pero para eso está el lastre que nos es otro que el propio peso de la cámara, que si bien no es mucho, es suficiente para esa función.
Seguidamente coloqué los trozos de palillo "voladizos" que me harían de soporte para la base del soporte de la cámara.
El siguiente paso fue fijar las piezas que harían de "tapa" del soporte de rueda.
Lo siguiente que hice fue colocarle la plataforma que iba a portar la cámara tras añadirle los correspondientes protectores laterales....
Probé el efecto sobre la vía....
Y valoré a que altura estaba del carril...
A pesar de estar muy cerca de éstos, no me acabada de convencer.....
Le sobraba altura, así que empecé a reducir niveles rápidamente pensando en otra solución más conveniente.
Lo primero que hice fue eliminar la plataforma, demasiado "gruesa", lo segundo, prescindir de los "voladizos" y aprovechar la base que me generaba el propio palo longitudinal de las ruedas pero.... había que hacer una "cesta" en donde fuera colocada la cámara...
Empecé a rebuscar entre las cosas "inservibles" que siempre están por ahí y me encontré con una funda de diskette tipo zip que había utilizado años atrás...
Al ver el plástico se me iluminó la idea, recortar, montar, pegar y listos...
Para ello desmonté la caja de plástico, tomé medidas y me puse a cortarlo con una sierra de arco (de manualidades de marquetería, de esas que todos tenemos del "cole"...)
Realicé el pertinente despiece, corta, prueba, pega...
y le hice una muesca (en gris en la foto inferior) para facilitar que se asomara el objetivo de la cámara...
Además su modo de montaje en la base era extremadamente sencillo pues se había cortado "a medida", presentar y ajustar en un sencillo movimiento.

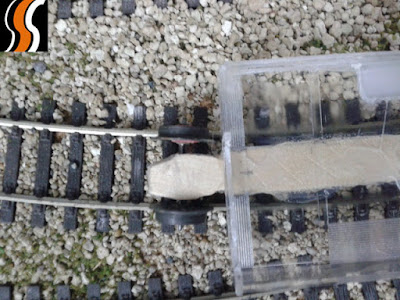

Aquí tenemos la vista superior del invento, hasta el momento sin ajustar el tamaño real, todavía largo, pendiente de ajuste...

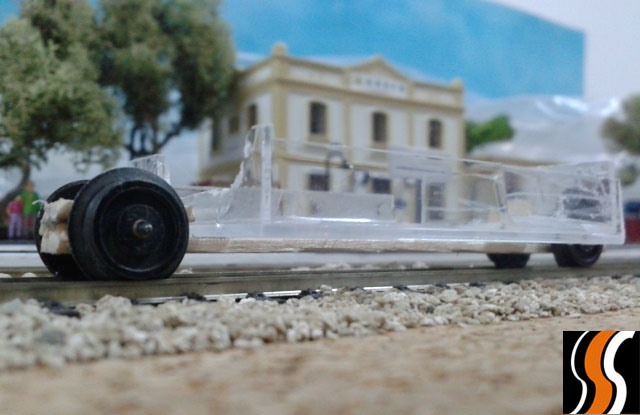

Se volvió a colocar en la vía para ver si la altura era la deseada....
El resultado me parece francamente mejor porque está muy cerca de la vía y eso ayudará sin duda a la futura grabación.
Luego me la llevé a la maqueta para probarla en real "a mano" en diferentes situaciones, en curva, por los cambios, etc....
... con muy buen comportamiento en todas las situaciones a pesar de las características de la rodadura...
Llegados a este punto, y visto que funcionaba, había que motorizarlo y para ello nada mejor que lo empujara una locomotora de las que dispongo.
Para ayudar a ese cometido, y como realizará trazados en curva y dadas las características del invento era peligroso utilizar enganches fijos que sin duda hubiesen dado más problemas que alegrías así que opté por la simpleza de poner una pieza de plástico pegada al final del soporte y sobre la que apoyaran los topes de la máquina,
La cosa es simple pero el nivel de ajuste tanto en recta como en curvas es altamente satisfactorio.
Para conseguir un plus de inclinación sobre la vía, nada tan simple como un trozo de palito de café...
Colocado bajo la parte trasera de la cámara nos permite una mejora en el enfoque tanto en la parte mas alta de grabación...
Como en la parte más baja, casi a ras de vía, con lo que podemos conseguir ese efecto...
Para evitar caídas de la cámara y golpes, se ha diseñado otra pieza de plástico, que hace las veces de "tope de bloqueo" y mantiene estable la cámara como podéis observar en la foto inferior...
Una vez preparado todo esto lo mejor es verla en funcionamiento.
Para ello os invito a ver un video del funcionamiento que está situado en el apartado de videoteca y al cual podéis acceder pulsando aquí.
Espero que os haya gustado.... hasta la próxima.
